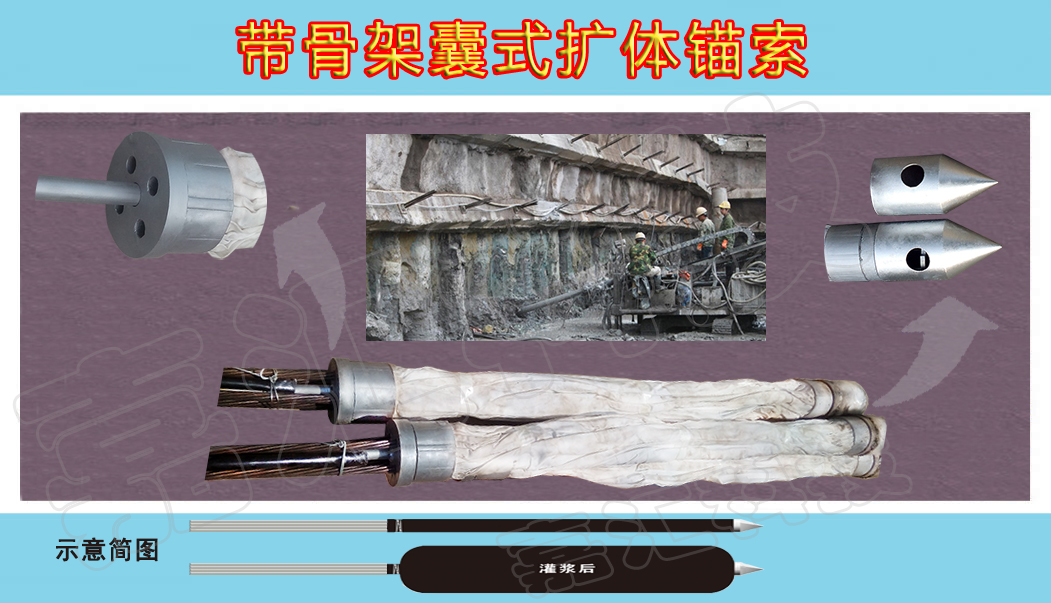

帶骨架囊式擴體錨索
一、應用領域：
錨固技術在高層建筑，軌道交通，橋隧工程，城市地下交通，樞紐，港口碼頭，水庫高壩，邊坡工程，礦山建設，國防工程等領域有著廣泛的應用。
二、帶骨架囊式擴體錨索的優勢;
帶骨架囊式擴體錨索與傳統的土層錨索最顯著的區別在于兩者錨固段形式的差異。傳統錨索依靠錨固段譽周圍土體的粘結力和摩擦效應來傳力載荷，所以錨固力的大小取決于有效錨固段的長度，而囊式膨脹劑擴錨索主要依靠膨脹劑擴體的端壓作用承載，錨固力的大小主要取決于膨脹劑擴體的端頭承載面積，所以膨脹劑擴體的長度只需要滿足對土體的有效擠密的要求即可，錨固段的長度可以縮短。
三、傳統拉力型錨固段與帶骨架囊式擴體錨索的比較：
|
傳統拉力型錨索 |
帶骨架囊式擴體錨索 |
錨固段長度 |
6-12m |
0.8-2.0m |
錨固段直徑 |
100-180mm |
300-1000mm |
灌漿結石體質量控制 |
結石體抗壓強度小于20MPa，且易夾泥，孔隙分布不均。 |
結石體抗壓強度大于35MPa，囊袋加壓灌注可保證結石體均勻、密實。 |
錨束體施工質量與防腐 |
拉力型錨索不利于長期防腐，錨束體不易對中，筋材易腐蝕。 |
壓力型錨索受力合理，有利于錨索防腐，錨束體居中，并受多重防護防腐技術保護。 |
施工效率與工期 |
錨索需現場制作，灌漿凝結時間較長，張拉鎖定施工較慢。 |
錨固段工廠制作，運至工地后直接組裝成擴體錨索，專用配方的擴體材料，凝結快速，短時間內即可張拉。 |
經濟及環保特性 |
施工質量管控較難，錨索數量多，桿體長，單錨承載力較低。 |
施工質量可靠，單錨承載力高，長度短，數量少，經濟和環保效益高。 |
帶骨架囊式擴體錨索的特點
1、 技術性
作為抗浮結構，帶骨架囊式擴體錨索錨固段埋深大，設置于密室土層中，帶骨架囊式擴體錨索承載力高，施工設備與技術先進施工質量可靠。
2、 安全性
該技術是對歐洲旋噴擴體錨索的技術升級，既保留了原先技術的特點，又對其不足之處進行改進，提高了該技術的可靠性以及安全性。
3、 耐久性
、作為承壓型擴體錨索，可有效的避免拉力型錨索受拉力開裂帶來的腐蝕隱患，囊式防護技術可使錨索擴體段有效置中，增加了保護層厚度，通過多重防腐功能可有效抵抗腐蝕性地下水和土體對鋼絞線的腐蝕，確保抗浮結構的耐久性。
4、 經濟性
囊式注漿對擴體段土體產生脹壓擠密作用，能改善土體的承載性能，使擴體錨索承載力顯著提升，從而節省工程造價10-15%
5、 環保性
錨索成孔比灌漿注樁成孔的置換土量大為減少，避免了廢泥漿、廢渣土的外運，有效降低污染，方便現場管理，提高了環保效益。
6、 高效性
采用塔式或長臂專業旋噴轉機作業，單機組施工速度快，能夠有效縮短工期。 |
